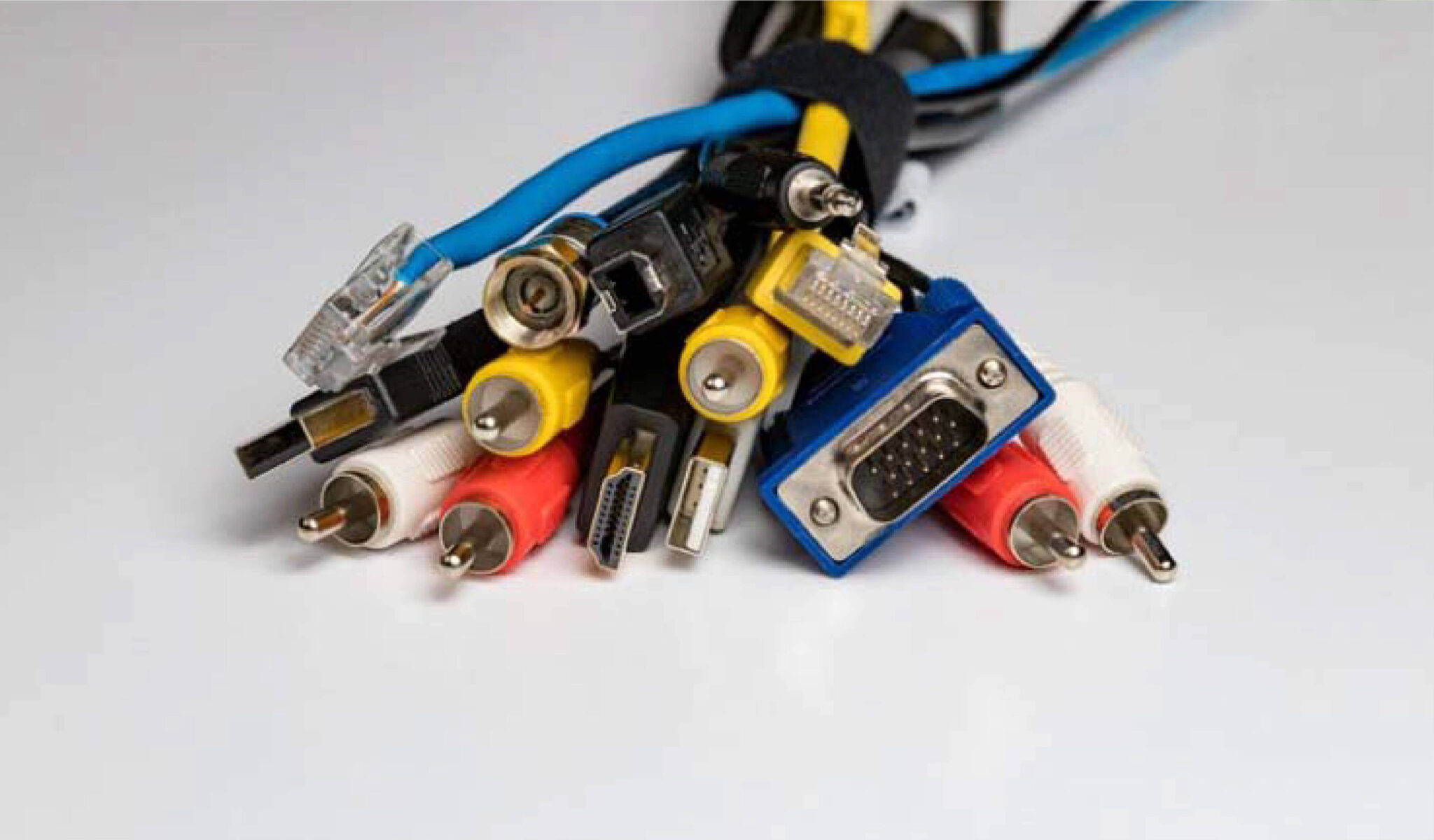

معرفی انواع کابل کامپیوتر و مبدل

در هنگام استفاده از سیستم های کامپیوتر و اتصال به شبکه، جهت متصل شدن قسمت های مختلف سیستم و نقل و انتقال اطلاعات به انواع کابل کامپیوتر نیاز داریم. نکته قابل توجه این است که جهت اتصال بخش های مختلف یک سیستم به کابل های متفاوتی نیاز داریم بنابراین کابل ها در انواع و اندازه های مختلف تولید می شوند.

به طور کلی کابل ها از یک یا چند رشته سیم تشکیل شده اند که دارای عایق می باشند. کابل ها بسته به اینکه برای چه پورت ورودی طراحی شده اند انواع مختلفی دارند. در این مقاله قصد داریم شما را با انواع کابل کامپیوتر و تفاوت های آنها آشنا کنیم.



کابل VGA یا Video Graphics Array

کابل VGA یکی از قدیمی ترین انواع کابل کامپیوتر اتصالات ویدیو است، که از سال 1978 تولید می شود. این کابل اطلاعات ویدیوئی را به صورت آنالوگ منتقل می کند، بنابراین بسیاری از تلوزیون ها و کامپیوتر ها و به طور کل دستگاه هایی که تصاویر ویدیوئی پخش می کنند، نیاز به کابل VGA دارند. به دلیل آنالوگ بودن این کابل، قابلیت پشتیبانی کیفیت بالا را ندارد و حداکثر رزولوشنی که می تواند پشتیبانی کند 1536پیکسل است. این امر موجب شد که انواع کابل کامپیوتر سازگار با تکنولوژی های جدیدتر مثل کابل DVI و یا HDMI تولید شوند.

انواع کابل VGA

تفاوت اصلی در انواع کابل VGA تفاوت در چیدمان رشته های داخل آنهاست. کابل های VGA در کل دارای 12 رشته هستند. یکی از انواع کابل کامپیوتر VGA، کابل SVGA یا Super VGA است که از نظر فنی تفاوت هایی با کابل VGA دارد. رشته های داخلی کابل سوپر VGA به صورت 3+9 است که باعث برقرار شدن ارتباط کامل تر و با کیفیت تری نسبت به کابل VGA می شود. انواع کابل کامپیوتر VGA سیگنال های ویدئویی آنالوگ را منتقل می کنند و معمولاً برای پشتیبانی از وضوح تصویر تا 640 x طراحی شده اند. این در صورتی است که کابل های SVGA می تواند تصویر با رزولوشن 600×800 را پشتیبانی کند.

هنگام خرید کابل VGA توجه کنید که بسته به نوع درگاه، کابل VGA به دو نواع mini VGA و VGA استاندارد تقسیم می شوند. درگاه VGA استاندارد دارای 15 پین است که و 3 پین اول آن اطلاعات مربوط به رنگ ها را منتقل می کند.

درگاه mini VGA نسبت به VGA استاندارد یک پین کمتر دارد و مجموعا دارای 14 پین است، 2 عدد از این پین ها می توانند از برقی بیش از 5 ولت استفاده کنند، بنابراین این 2 پین می توانند نقش منبع تغذیه را ایفا کنند.

کابل DVI یا Digital Visual Interface

با پیشرفت تکنولوژی نیاز به کابل هایی که بتوانند اطلاعات ویدیویی با حجم بالا را با سرعت بالاتر منتقل کنند احساس شد. در همین راستا انواع کابل کامپیوتر DVI به بازار عرضه شدند. کابل DVI برخلاف کابل VGA که تصاویر را به صورت آنالوگ منتقل می کند، انتقال داده را به صورت دیجیتال انجام می دهد.

با عرضه صفحه نمایش ها با کیفیت بالاتر کابل های DVI به سرعت جایگزین کابل های آنالوگ VGA شدند.

انواع کابل DVI

هنگام خرید کابل DVI توجه فرمایید که کابل های DVI بسته به نوع درگاه آنها به سه دسته تقسیم می شوند.

• کابل DVI-A : این کابل تنها می تواند سیگنال تصاویر را به صورت آنالوگ منتقل کند و سازگاری با درگاه VGA دارد.
• کابل DVI-D : این کابل می تواند سیگنال های دیجیتال را منتقل کند. کابل های DVI-D نیز به دو دسته Single link و Dual link تقسیم می شوند.
• کابل DVI-I : این کابل می تواند سیگنال های آنالوگ و دیجیتال به صورت همزمان منتقل کند. کابل های DVI-I مانند کابل های DVI-D به دو دسته Single link و Dual link تقسیم می شوند.

به طور کلی کابل DVI می‌تواند ویدئو‌های با رزولوشن ۱۹۲۰×۱۲۰۰ HD را به نمایشگر انتقال دهد و با استفاده Dual-Link DVI این رزلوشن به ۲۵۶۰×۱۶۰۰ پیکسل نیز خواهد رسید.

در تصویر رو به رو می توانید تفاوت ظاهری کابل های DVI-D و DVI-I را مشاهده کنید.

کابل AV یا Component

کابل AV یکی از کابل هایی است که جهت انتقال صدا و تصویر از دستگاه های جانبی به تلوزیون و در مانیتور ها و کارت گرافیک های قدیمی مورد استفاده قرار می گرفته است. این پورت دارای پنج درگاه با رنگ های متفاوت است.

درگاه سفید و قرمز برای انتقال صدا و درگاه آبی، سبز و قرمز برای انتقال تصویر و درگاه زرد مختص به انتقال داده های ویدئویی است. امروزه اکثر کابل های Component جای خود را به کابل HDMI داده اند.

کابل HDMI

در طی سال های اخیر کابل HDMI توانسته است با سرعت جایگزین انواع کابل کامپیوتر موجود در بازار شود، زیرا این کابل می تواند با سرعت بالایی سیگنال های صدا و تصویر را به طور همزمان منتقل کند.

انواع کابل HDMI

• کابل HDMI Type A : این کابل برای رایانه های رو میزی و انواع لپ تاپ ها استفاده می شوند.
• کابل Mini HDMI Type C : در دوربین های دیجیتال و دوربین های فیلم برداری استفاده می شود.
• کابل Micro HDMI Type D : این کابل برای اتصال تلفن های همراه، تبلت و الترابوک استفاده می شود.

کابل دیسپلی پورت یا DisplayPort

این کابل در سال 2006 به عنوان جایگزینی برای کابل های VGA و DVI به بازار عرضه شد، در حقیقت این کابل می تواند در کامپیوتر ها و لپ تاپ ها استفاده شود و می تواند صدا و تصویر را به طور همزمان با کیفیت HD منتقل کند.

کابل دیسپلی پورت با HDMI تفاوت هایی دارد. از جمله این تفاوت ها می توان به تفاوت های ظاهری این دو کابل اشاره کرد، کابل دیسپلی پورت از یک طرف انحنا دارد و 20 پین دارد در صورتیکه کابل HDMI از دو طرف انحنا دارد و دارای 19 پین است. برتری کابل DisplayPort نسبت به HDMI در سرعت انتقال داده است. همچنین پهنای باند انتقال داده در کابل دیسپلی پورت بیشتر است.

از این کابل کمتر در تلویزیون استفاده می شود و بیشتر در کامپیوتر ها مورد استفاده قرار می گیرد. انواع کابل کامپیوتر Display Port در دو اندازه DisplayPort و mini DisplayPort موجود است، که به طور کلی mini DisplayPort برای تبلت های سرفیس و مک بوک ها مورد استفاده قرار می گیرد.

کابل Parallel

کابل Parallel از انواع کابل کامپیوتر قدیمی به حساب می آید. در زمان خرید کابل Parallel به اینکه توجه داشته باشید که کابل Parallel فقط برای اتصال پرینتر به رایانه یا کامپیوتر کاربرد دارد، از این رو این کابل را کابل پرینتر نیز می نامند. کابل Parallel سرعت انتقال داده بسیار پایینی دارد و امروزه به ندرت استفاده می شود.

کابل PS/2 یا PERSONAL SYSTEM/2

این کابل اولین بار توسط شرکت IBM تولید و عرضه شد. هدف اصلی از تولید انواع کابل کامپیوتر برای اتصال ماوس و کیبورد به سیستم کامپیوتر بود که به دلیل کاربردی بودن آن، مورد استقبال قرار گرفت و با گذر زمان به یک استاندارد تبدیل شد.

کابل USB یا Universal Serial Bus

امروزه کابل های USB از پرکاربرد ترین کابل های موجود در بازار هستند، کمتر کسی یافت می شود که قصد خرید کابل USB را نداشته باشد و یا از آن استفاده نکرده باشد. نکته حائز اهمیت در مورد کابل های USB انواع آن است که تفاوت های کاربردی و منحصر به فردی با یکدیگر دارند.

انواع کابل USB

کابل های USB کابردهای بسیاری دارند. هم در کامپیوتر ها هم برای اتصال و شارژ موبایل و تلفن های همراه استفاده می شوند.

• Type A USB : بیشتر کامپیوتر ها و لپ تاپ ها دارای پورت ورودی USB-A هستند. این کابل در تلوزیون ها و دیگر دستگاه ها نیز مورد استفاده قرار می گیرد و به طور کلی کابل های Type A جهت اتصال تجهیزات جانبی مورد استفاده قرار می گیرد.
• Type B USB : از نظر ظاهری این کابل ابعادی مربعی شکل دارد و برای اتصال پرینتر ها استفاده می شود. امروزه کابل هایی با تکنولوژی به روز تر و سرعت بیشتر جایگزین این کابل ها شده اند با این وجود کابل USB-B در پرینتر ها و اسکنر ها استفاده می شود.
• USB 1.0, 2.0, 3.0 : این کابل ها نسخه های مختلف کابل های USB هستند. USB 1.0 و USB 2.0 نسبت به USB 3.0 مدل های قدیمی تری هستند و در فلش ها، میکروفون ها و کیبورد های قدیمی تر یافت می شوند، این در حالی است که کامپیوتر ها و لپ تاپ های جدید دارای حداقل یک پورت USB 3.0 هستند. در ابتدا USB 1.0 با سرعتی معادل 12 مگابایت بر ثانیه و USB 2.0 با سرعتی معادل 480 مگابایت بر ثانیه عرضه شدند. اما با پیشرفت کابل های USB و ورود USB 3.0 به بازار، سرعت انتقال داده کابل USB 3.0 به 5 مگابایت در ثانیه افزایش یافت. امروزه کابل های USB 3.0 در نسخه های متنوع سرعت انتقال داده حداکثر تا 10 گیگابایت بر ثانیه به کاربر ارائه می دهند.
• Mini-USB : این کابل ها در گذشته برای اتصال گوشی های هوشمند مورد استفاده قرار می گرفت، اما امروزه در پرینتر ها و اسکنر ها استفاده می شود. ممکن این کابل ها را دوربین های حرفه ای قدیمی یا MP3 پلی ها مشاهده کنید.
• Micro-USB : در حال حاضر برای اتصال گوشی های هوشمند و هارد های اکسترنال استفاده می شوند. اندازه کوچکتری نسبت به کابل Mini-USB دارند و دارای دو مدل 4 پین و 5 پین هستند. میکرو یو اس بی ها در تبلت ها و کنترلر های بازی استفاده می شوند.
• Type-C : کابل های Type-C از جدید ترین کابل های تولید شده هستند. این کابل ها دو طرفه هستند و سرعت انتقال داده بیشتری نسبت به کابل های قدیمی تر دارند. این کابل ها را می توانید در گوشی های هوشمند جدید، لپ تاپ ها، مک بوک ها و بسیاری از کنترلرهای جدید مشاهده کنید.
• Lightning : این کابل ها استانداری هستند که شرکت اپل از آن استفاده می کند و در ایفون ها، ایپد ها و ایرپادها مورد استفاده قرار می گیرد.



کابل Firewire (IEEE 1394)

استاندارد IEEE 1394 که به طور معمول با نام Firewire شناخته می شود، برای اتصال دوربین های دیجیتالی ، پرینتر ها ، اسکنر ها و هارد دیسک های اکسترنال مورد استفاده قرار می گیرد. USB ها شباهت زیادی به کابل Firewire دارند اما سرعت انتقال USB به مراتب بیشتر است. مزیت اصلی انواع کابل کامپیوتر Firewire این است که می توانید دو دوربین دیجیتالی که از پورت Firewire پشتیبانی می کنند را به یکدیگر متصل کنید و داده ها را بین آنها منتقل کنید. به طور کلی این کابل ها نسبت به کابل USB از محبوبت کمتری برخوردارند.

استاندارد IEEE 1394 برای اولین بار در سال 1995 با نام FireWire 400 معرفی شد. این کابل از یک اتصال 6 پین استفاده می کند که داده ها را با سرعت 400 مگابیت برثانیه منتقل می کند. در سال 2000، نسخه جدید تری از استاندارد IEEE 1394 با نام IEEE 1394a منتشر شد که در آن به جای استفاده از کانکتور ۶ پین، از کانکتور ۴ پین استفاده شده است که شامل اتصال برق نیست. در نهایت در سال ۲۰۰۲، IEEE 1394b با نام FireWire 800 عرضه شد که دارای 9 پین است و سرعت انتقال داده معادل 800 مگابایت بر ثانیه دارد.

کابل تاندربولت یا Thunderbolt

کابل Thunderbolt برای ارتباط تجهیزات و دستگاه های جانبی به لپ تاپ و کامپیوتر است. این رابط ابتدا در سال 2011 توسط شرکت اینتل معرفی شد اما امروزه شرکت اپل بیشترین استفاده را از Thunderbolt دارد. در حقیقت تاندربولت یک رابط مثل USB است با این تفاوت که هم سرعت بیشتری دارد و هم قدرت انتقال تصویر دارد.

انواع Thunderbolt

انواع کابل کامپیوتر تاندربولت با سه نسخه ۱ ، ۲ و ۳ شناخته می شود. تاندربولت ۱ و ۲ شباهت زیادی به یکدیگر دارند، با این تفاوت که تاندربولت ۲ پهنای باند بیشتری دارد. در حقیقت تاندربولت ۱ و ۲ از یکدیگر پشتیبانی می کنند اما در مورد تاندربولت ۳ به این صورت نیست.

تاندربولت 3 با ظاهری شبیه USB Type-C طراحی شده است بنابراین نمی تواند از تاندربولت 1 و 2 پشتیبانی کند. تاندربولت 3 مانند USB Type-c دو طرفه است. انواع کابل کامپیوتر تاندربولت 3 می تواند تصاویر با کیفیت 4k منتقل کند و امروزه بسیار مورد توجه قرار گرفته است.

کابل اپتیکال یا Optical

برخلاف کابل های دیگر که از سیم های مسی تشکیل شده اند، کابل اپتیکال از فیبر های نوری تشکیل شده است. این امر موجب شده که است که انواع کابل کامپیوتر اپتیکال سیگنال های فاقد نویز ارسال کنند. استفاده اصلی از کابل های اپتیکال برای انتقال صدای دیجیتال است.

جمع بندی

با پیشرفت تکنولوژی کابل های متنوعی با ویژگی های منحصر به فردی جهت مصارف مختلف تولید شده است. برخی از این انواع کابل کامپیوتر مانند HDMI، DVI و VGA برای انتقال سینگال های صوتی کاربرد دارند و برخی دیگر مانند کابل های اپتیکال جهت انتقال داده های صوتی استفاده می شوند. با این وجود انواع کابل کامپیوتر و رابط های زیادی نیز وجود دارند که توانایی انتقال داده های صوتی و تصویری را در یک زمان دارند. با وجود تنوع زیاد کابل ها و رابط ها، USB ها از محبوبت ترین و پرکاربرد ترین رابط ها به حساب می آیند. انواع کابل کامپیوتر در طرح های مختلف جهت کاربرد های متنوعی طراحی شده اند
